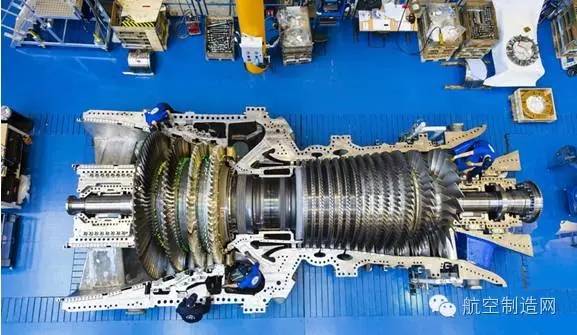

航空發動機,是一種高度復雜和精密的熱力機械,為航空器提供飛行所需動力的發動機。發動機是飛機的心臟,為航空器提供飛行所需動力,其研究和發展工作的特點是技術難度大、耗資多、周期長,且發動機主要零部件的工作環境十分惡劣,常常處于高溫,高壓和高速轉動的工作狀態,倘若其中有一個零件出現問題都有可能導致發動機停車或破壞,那么我們就需要在航空發動機正式投入使用前對其進行性能、功能、強度以及可靠性的測試。

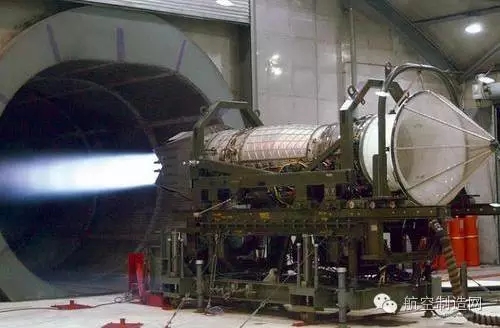

航空發動機

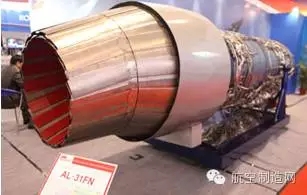

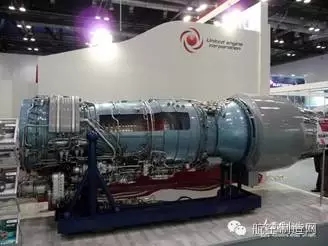

俄羅斯的AL-31FN發動機
發動機的試車指的就是測試發動機運行狀態。慢車,即發動機穩定工作的最小功率測試,幾乎不產生推力,即不能轉速過低而熄火,也不能轉速過高而推動飛機滑行。大車,則為最大功率測試,主要通過排氣溫度,確認轉速是否能達到額定最大功率。在研的發動機需要經過長時間的試車,以便調整其性能,考驗可靠性,耐久性以及適用性。其中,性能試驗主要是檢驗發動機的空氣流量、推力、燃油消耗率和穩定性程度,并檢驗部件的性能特性。適用性試驗則主要用于測定航空發動機對油門和進氣口氣流流場條件變化的響應。耐久性試驗包括低周疲勞壽命、應力斷裂或蠕變壽命、振動特性,抗外來物損傷等機械強度試驗。還有環境試驗和飛行試驗。
環境試驗箱
中國飛行試驗研究院
發動機試車主要工藝流程包括:接受發動機,試車前準備,發動機在臺架上的安裝,啟動前的準備,假啟動和內部啟封,冷運轉,啟動,暖機,磨合運轉,發動機各系統功能檢查,發動機各系統功能檢查,穩態與瞬時態檢查,發動機其他特性檢查和驗證,冷機,密封性檢查,停車,內部油封,發動機在臺架上的拆卸,外觀檢查及調整部位保險、鉛封等。

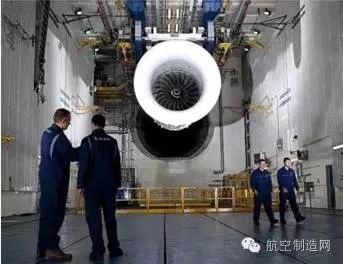

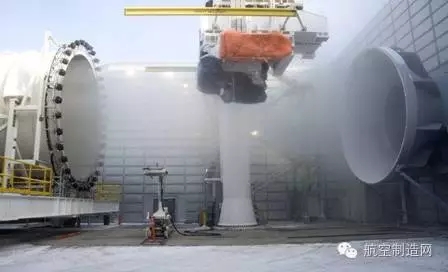

A350的遄達XWB發動機開始試車
AL-31F發動機1970年代初開始論證,1973年開始研制,1984-1985年通過了調試和國家鑒定試驗

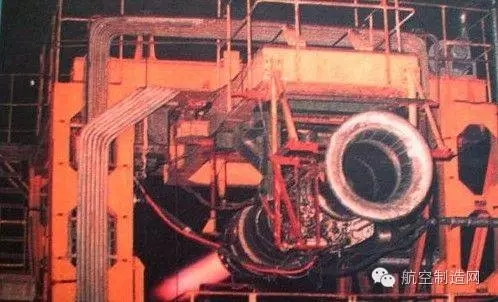

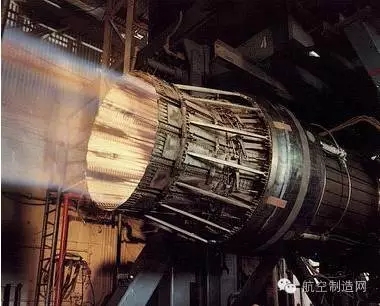

Al-31發動機試車照

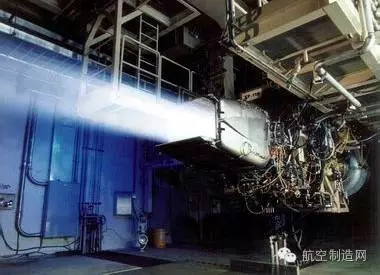

F18發動機試車
1、檢查
發動機安裝后,進行第一次啟動前必須保證各接口是否正常連接,以及檢查發動機外部是否清潔,有無油跡,以辨別停車和開車時可能出現的非正常漏液;檢查試車臺設備準備情況和工作現場準備情況;發動機通電檢查,發動機所有涉及電氣的系統均需進行停機狀態下的通電檢查和調整,以確定各部位與功能是否正常。其中,重點是發動機控制系統的自動裝置的建檢查和調整。

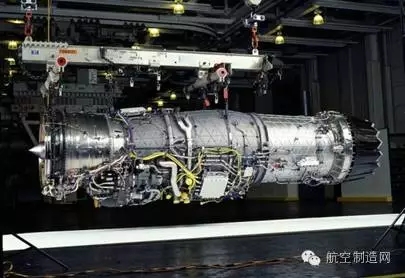

洛克希德工作人員正在安裝F135發動機
美國發動機試車臺
2、發動機內部啟封和注油
發動機內部啟封是用燃油沖注發動機燃油系統,以清除油封后留下的滑油。內部啟封的工作要求必須嚴格地遵守它的要求和規定。同時,以規定的工作滑油取代滑油系統中的油封潤滑,吹干凈氧氣系統并檢查氧氣系密封性,排除液壓油系統中的空氣。由起動機驅動,在規定時間內,將發動機從靜止?fàn)顟B(tài)帶動運轉到規定轉速,僅供燃油而不點火的運轉稱為假開車或者假啟動。假開車的目的是排除發動機燃油系統內的空氣,檢查系統密封性,沖洗系統內的油封油,觀察啟動調節器控制的啟動供油情況,根據滑油壓力表的顯示判明滑油壓力是否建立等情況。
我國航空發動機試車曾出現尾筒噴火險些爆炸
3、冷運轉
由啟動機驅動,在規定的時間內,將發動機從靜止?fàn)顟B(tài)帶轉到規定轉速,不供燃油也不點火的運轉稱為發動機的冷運轉。冷運轉的目的是吹除發動機內積油和余火。當滑油箱或滑油系統排空時,通過冷運轉使滑油注入發動機滑油系統。順槳后抽回機匣內滑油,檢查轉子轉動的雜音,測定啟動機實際的帶轉轉速。另外,冷運轉也可以用于低循環壽命試車中的發動機停車后的加速冷卻。
4、啟動
把發動機轉子從靜止?fàn)顟B(tài)加速到規定的慢車狀態,稱為啟動。其中,冷啟動指發動機停車至少1.5~2h后的啟動,稱為冷態啟動或地面冷啟動。熱啟動制發動機熄火或停車后,規定時間內的再啟動或排氣溫度指示不低于規定值的再啟動。
啟動過程中的數據,是判斷啟動過程是否正常和檢查啟動失敗原因的依據。在啟動過程中必須記錄的數據有:從啟動開始到點火的時間和轉速;點火的持續時間;從啟動開始到啟動機脫開的時間和轉速;從啟動開始到穩定的慢車狀態的時間和對應的轉速;啟動最高排氣溫度;滑油壓力開始指示的時間和慢車狀態的壓力值;啟動燃油壓力和主燃油系統的副油路壓力;啟動機的工作參數和點火系統的工作參數;其他啟動過程中規定需記錄的數據。

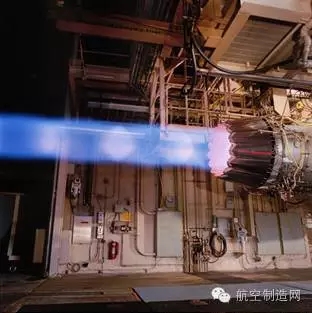

F/A-22的F119發動機試車
F-135發動機正在實驗
5、磨合運轉
裝配后的發動機在臺架初次試車時,應首先按規定的程序使其機械和熱力負荷由低逐步到高,然后由高逐步到低運轉。磨合運轉程序的制定,一般應在結構傳動和傳熱分析的基礎上,使配合磨量漸進地磨合,以達到各種良好的運行狀態。磨合運轉程序,隨發動機結構設計特點及主要磨合目標部位的不同而有區別。一般情況下,采用轉速遞增、遞減臺階程序。當轉子和靜子間隙很小時,更要特別注意。有些發動機的試車經驗證明,在初始磨合時,可采用進兩步退一步的運轉方式。
6、試車發動機加溫和冷卻運轉
除特殊要求外,一般試車的發動機在啟動到慢車運轉后,均需在一個規定的中等轉速下,進行一定時間的運轉,使發動機較為緩和地從冷態過渡到熱態,為進一步達到高負荷運轉進行預熱,以減少發動機的循環應力峰值,這種運轉稱為發動機加溫。規定的加溫發動機轉速,通常是溫度負荷適中且連續工作時間不受限制的轉速,一般在0.7~0.9倍最大連續轉速范圍內確定。
發動機連續在大功率狀態下工作的時間接近或達到極限值后,在規定的中等轉速運轉一定的時間來冷卻發動機,稱為冷卻運轉。規定的發動機冷卻運轉轉速,通常是熱負荷較低且連續工作時間不受限制的轉速,一般在0.7~0.9最大連續轉速范圍內確定。發動機加溫運轉和冷卻運轉又稱“暖機”和“冷機”,規定的暖機和冷機轉速可以相同,也可以不同,一般冷機轉速(功率)低于暖機轉速(功率)。

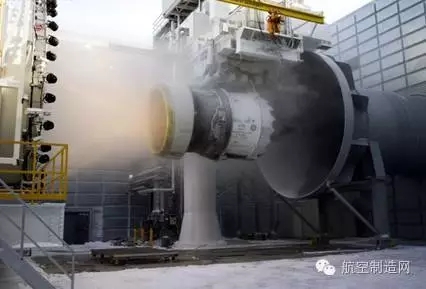

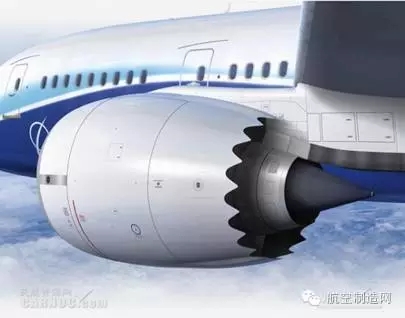

羅爾斯·羅伊斯遄達1000-TEN試車成功
美國f119航空發動機試車

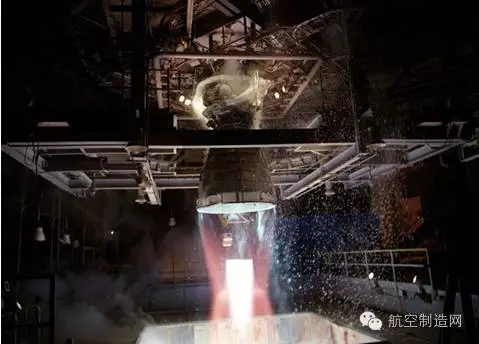

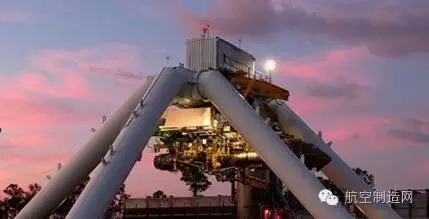

試車臺上的SSME發動機
7、發動機控制系統工作檢查和調整
發動機控制系統取決于發動機的功能要求和調節規律,在試車過程中,還要檢查和調整控制系統的有關功能應符合型號規范要求、
8、發動機性能驗證
(1)渦噴、渦扇發動機性能狀態
渦噴、渦扇發動機性能狀態,一般包括最大推力狀態、最小加力推力狀態、中間推力狀態、最大連續推力狀態、最大反推力狀態和慢車狀態。最大推力狀態(軍用發動機的全加力狀態)是指在工作包線內規定的任一點上,發動機能在限定時間內持續工作的一種推力最大的工作狀態,該狀態是在油門桿置于最大推力位置時獲得的。最小加力推力狀態是指在工作包線內規定的任一點上,發動機能在限定時間內通過加力燃燒持續工作的一種推力最小的工作狀態,該狀態是將油門桿放在最小加力推力位置獲得的。中間推力狀態是指在工作包線內規定的任一點上,發動機至少能持續工作30min的一種推力最大狀態,該狀態是將油門桿放在中間推力位置獲得的。
美國渦扇發動機試車臺
美國渦扇發動機試車臺
最大連續推力狀態是指在工作包線內規定的任一點上,發動機能持續不斷工作的一種推力最大的工作狀態,該狀態是將油門桿置于最大連續推力位置獲得的。最大反推力狀態是指在反推力工作包線規定的任一點上,發動機能持續工作的一種反推力最大的工作狀態,該狀態是將油門桿置于最大反推力位置獲得的。
慢車狀態是指油門桿放在慢車位置時,運轉所獲得的工作狀態。慢車狀態持續運轉的時間,應不超過其規定值。
(2)渦槳、渦軸發動機性能狀態
渦槳、渦軸發動機性能狀態主要包括最大功率狀態、中間功率狀態、最大連續功率狀態、最大反槳功率狀態、慢車狀態、空載狀態、最大試車功率、中間試車功率、最大連續試車功率及2.5min功率。
最大功率狀態是指發動機至少能在規范所規定的時間內,持續工作的一種功率最大的工作狀態。中間功率狀態是指發動機至少能持續工作30min的一種功率最大的工作狀態。最大連續功率狀態是指發動機能持續工作的一種最大功率的工作狀態。最大反槳功率狀態是指發動機至少能在規范所規定的時間內,持續工作的一種功率最大的反槳工作狀態。
慢車狀態是指慢車可以維持發動機工作的最小狀態,并可用發動機功率桿進行調整??蛰d狀態是指發動機以指定的功率吸收裝置,在高度3000m以下,工作在零輸出扭矩時,為維持所規定的設計輸出軸轉速而規定的一種工作狀態。
最大試車功率是發動機在飛行前,規定試車和定型試車中的一種工作狀態。最大試車功率狀態應在燃燒室最高允許出口溫度加上系統誤差極限值下運轉,它應能保證在型號規范對
最大功率規定的最少時間內持續工作。中間試車功率是發動機在飛行前,規定試車和定型試車中的一種工作狀態。中間試車功率狀態應在規定的燃燒室出口溫度下運轉,燃燒室出口溫度等于規定的中間功率狀態的最高測試溫度,加上系統誤差極限值,再加上最高允許燃燒室出口溫度與規定的最大功率狀態的最高測試溫度之差。它應能保證發動機至少持續工作30min。
最大連續試車功率是發動機在飛行前,規定試車和定型試車中的一種工作狀態。最大試車功率狀態應在規定的燃燒室出口溫度下運轉,燃燒室出口溫度等于規定的最大連續功率狀態的最高測試溫度,加上系統誤差極限值,再加上最高燃燒室出口溫度與規定的最大功率狀態的最高測試溫度之差。它應能保證發動機持續工作。
2.5min功率,也稱為應急功率。它是發動機的一種工作狀態,在該狀態下發動機至少能在2.5min內持續工作的一種最大功率狀態。
9、接通加力過程的檢查
型號規范或試車規程中詳細規定了對接通加力的要求,規定了加力接通條件、操作方法、加力接通過程時間的限制,以及對發動機轉速、壓力溫度等參數波動的限制。要求加力燃燒室應能夠在不影響主機穩定工作的情況下,可靠地點火燃燒。為了滿足這些要求,加力控制系統需對加力燃燒室進口條件、加力點火、加力供油、加力噴口面積及主機工作狀態,實施準確的協調控制。

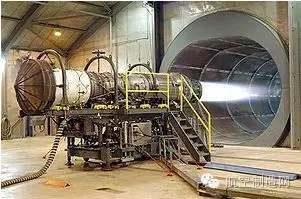

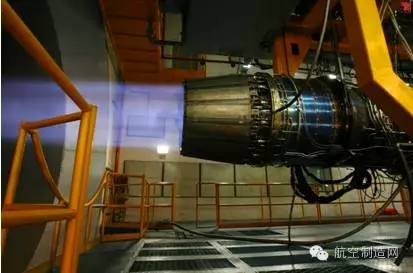

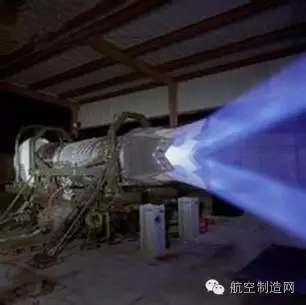

試車中的F100發動機
一臺普拉特·惠特尼F100渦扇發動機正在美國佐治亞州的羅賓斯空軍基地試車
10、推力瞬變和功率變換檢查
(1)渦噴、渦扇發動機的推力瞬變
在任何狀態下,以任何順序和速率移動油門桿時,應不存在超出瞬態極限的超轉和超溫,也不引起主燃燒室、加力燃燒室、風扇或壓氣機不穩定工作。在標準大氣條件下,無飛機引氣、功率分出及發動機防冰引氣,但有其他發動機系統放氣和引氣(如加速放氣,冷卻引氣等)的條件下,油門桿以不大于0.5s的時間移動時,完成95%推力變化所需的時間要求。

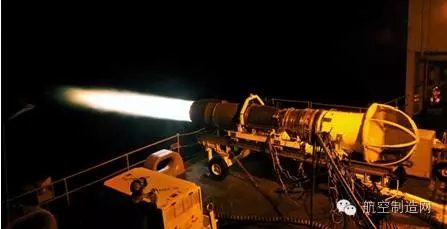

正在試車的F100大推力渦扇發動機
(2)渦槳、渦軸發動機的功率變換
在選擇功率桿位置或任何狀態以任何順序向輸出軸加載或卸載時,發動機應不存在超出瞬態極限的超溫、超轉,也不引起燃燒室和壓氣機不穩定工作。在標準大氣條件下,無飛機系統引氣、功率分出及發動機防冰引氣,但有其他發動機系統放氣和引氣(如加速放氣,冷卻引氣)的條件下,功率桿以不大于0.5s的時間移動時,完成95%功率變化所需要的時間要求。
發動機在加速和減速過程中,工作應平穩、無喘振和放炮現象,渦輪后溫度不超過規范規定值。
一臺在地面試車的離子發動機
英國RB199正在試車
11、滑油系統的工作檢查
首先要進行發動機的滑油壓力檢查,其值應在規定范圍內,以及進行滑油消耗量測試,測試滑油消耗量的規定運轉,附件機匣和滑油箱油量的計算。
12、發動機密封性檢查
在規定的開車和停放狀態,檢查發動機附件、管路、安裝邊及接頭等可見部位是否存在不允許的氣體和液體的泄漏或超出規定的泄漏。檢查發動機密封性的狀態時,根據泄漏部位、泄漏情況、故障的易辨性以及檢查手段的分辨能力,觀察部位可達性等條件,確定試車中檢查密封性的狀態。
13、飛機引氣和功率分出
按飛機要求條件(溫度、壓力、流量、化學成分等),從發動機適當截面,引出空氣或燃?xì)?,稱為飛機引氣。按飛機要求條件,從發動機傳動軸,提取部分功率供飛機及附件使用,稱為功率分出。
試車中的引氣和功率分出檢驗主要是檢驗規定的運轉中,引氣和功率分出對于發動機特性和持久性的影響,例如在持久試車、低循環疲勞試車以及驗收試車的一些運轉中,均規定了引氣和功率分出的加載量。
14、停車
RT,就是停車!
