導讀：
一型航空發動機在正式定型之前，要經歷大大小小、從地面到空中各種種類繁多的試驗，試驗累計時間長達幾萬小時，試驗周期長達幾年乃至十年左右。經歷了各種磨礪之后，一型發動機才能作為一顆強勁而可靠的“心”推動飛機翱翔藍天。那么，航空發動機的試驗都有哪些項目呢，具體又是如何進行的呢？為了了解清楚以上問題，本刊特邀請了著名航空發動機專家劉大響院士為我們娓娓道來。
試驗的重要性
記者（以下簡稱記）：劉院士您好，我們了解到，一型航空發動機在投入正式使用之前要做各種試驗，而且試驗項目很多，試驗時間很長。為什么航空發動機要做如此多、如此長的試驗?zāi)兀?/span>
劉大響院士（以下簡稱劉）：航空發動機是推動飛機飛行的動力，與地面、水面運輸工具的動力裝置不同，地面、水面運輸工具動力裝置出現問題時，可以停車或者停泊排除故障，而航空發動機其“工作崗位”是在數千上萬米的空中。發動機一旦在空中出現問題，飛機將失去動力，就無法保持飛行高度和速度，輕則導致飛機無法完成任務，重則會造成機毀人亡的重大事故。同時，與其他機械裝置相比，發動機結構十分復雜，零件數目達數萬個，不僅如此，發動機主要零部件的工作環境十分惡劣，常常處于高溫（最高可接近2000攝氏度)、高壓（幾十個大氣壓）和高速轉動（轉速可達每分鐘幾萬轉）的工作狀態，任何一個零件出現問題，都可能導致發動機停車或破壞，并引發災難性后果。因此，在任何一臺航空發動機正式投入使用（服役）前，必須通過各種試驗對其性能、功能、強度以及可靠性有充分的認識和了解，以便安全、有效、合理地使用。
另一方面，由于航空發動機的研制和發展是一項涉及空氣動力學、工程熱物理、傳熱傳質、機械、強度、傳動、密封、電子、自動控制等多學科的復雜的綜合性系統工程，航空發動機內部的氣動、熱力和結構材料特性又是非常復雜，以至于到目前為止，仍然不能夠從理論上給予詳盡而準確的描述，只有依靠實際發動機的試驗來獲得。通過試驗，可以驗證設計的合理性、擴展已有的經驗，并有可能促進對物理機理的進一步認識。此外，航空發動機設計能力的提高也主要依靠試驗數據的不斷擴大和完善、對已有經驗的擴展以及理論分析的完善。近百年來國內外研制航空發動機的實踐證明，新型航空發動機的誕生，發動機的改進、改型都離不開試驗。航空發動機的發展史就是一個設計、制造、試驗、修改、再制造、再試驗…，一個不斷摸索和反復完善的過程。甚至有人說發動機主要是靠試出來的。由此可見，試驗在航空發動機研制過程中起著舉足輕重的作用。
記：發動機的試驗是如此重要，這種重要性在試驗中是如何體現出來的呢？
劉：新型航空發動機研制強調走一步試驗一步，從部件到整機要通過設計—試制—試驗的幾個循環才能達到實用階段，甚至投入使用后仍在試驗。以使設計的薄弱環節充分暴露，并予以改進。早在二十世紀七十年二.在英國一種新型發動機被批準定型投入使用前建造了20臺進行試驗，地面運轉了一萬余小時，飛行兩千多小時。某型發動機的研制費用中，設計占10%，制造占40%，而試驗要占50%。

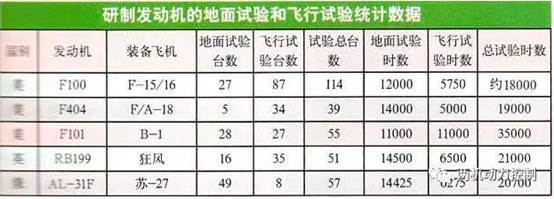

由于重視研究試瞼，航空技術發展就有堅實的科學基礎，同時也保證了產品安全可靠。在美、英、俄三國軍用發動機的研制中，用于地面試驗和飛行試驗的發動機最少需要51臺，多則114臺才能最后定型。發動機地面試驗要上萬小時，最高達16000小時以上，飛行試驗需5000小時以上。
再如，二十世紀七十年代中期，發達國家在追求航空發動機高性能研制思想指導下，忽視了結構強度問題，結果在使用中產生了大量結構故障問題。據統計，1963?1978年間，美空軍戰斗機發生了3824起飛行事故，其中由于發動機原因引起的有1664起，占43.5%，而43.5%中因結構強度和疲勞壽命方面問題導致的事故又占90%以上。美軍方在總結單純追求發動機高性能，而忽視可靠性與耐久性的沉重教訓后，執行了一項“發動機結構完整性大綱”。該大綱有五項基本任務，而其中有三項就與試驗有關，每項試驗任務均包含著極其復雜而周密的試驗項目、試驗?zāi)康?、考核指?biāo)等，這充分體現了發動機試驗工作的重要性。
記：既然航空發動機的試驗這么重要，那試驗時的分工是不是非常之細？
劉：對。從航空發動機各組成部分的試驗來分類，可分為部件試驗和全臺發動機的整機試驗，一般也將全臺發動機的整機試驗稱為試車。部件試驗主要有：進氣道試驗、壓氣機試驗、燃燒室試驗、加力燃燒室試驗、尾噴管試驗、附件試驗以及零、組件的強度、振動試驗等。整機試驗有：整機地面試驗、高空模擬試驗、環境試驗和飛行試驗等。
如果將一臺發動機的設計看作是一個足球隊的訓練和培養，那么部件試驗就相當于對每個隊員能力的測試。其中部件性能測試相當于隊員足球技術和基本功的測試，如帶球、控球、傳接球能力等；而零、組件的強度、振動試驗就相當于隊員的體能測試，如12分鐘跑、往返跑等；發動機的各類整機試驗則相當于全隊的各種教學或模擬比賽，通過“比賽”來暴露和解決問題，而發動機一旦正式投入使用，就好比到了正式的比賽場上?！捌綍r多流汗，賽時少流淚”，正如嚴格訓練才能取得好成績一樣，只有以大量的試驗為基礎，才能保證發動機的各項指標滿足設計要求，成為一個合格的產品。
部件試驗
記：從航空發動機各組成部分的試驗來看，進氣道試驗是如何進行的？
劉：一般先進行小縮比尺寸模型的風洞試驗，主要是驗證和修改初步設計的進氣道靜特性。然后還需在較大的風洞上進行1/6或1/5的縮尺模型試驗，以便驗證進氣道全部設計要求。進氣道與發動機是共同工作的，在不同狀態下都要求進氣道與發動機的流量匹配和流場匹配，相容性要好。
記：進氣道后的一個重要部件就是壓氣機，壓氣機是如何進行試驗的呢？

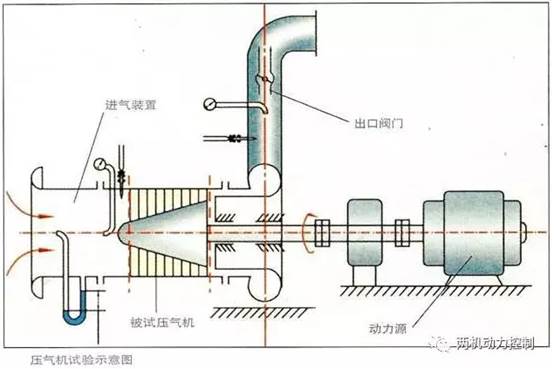

劉：壓氣機性能試驗主要是在不同的轉速下，測取壓氣機特性參數，如空氣流量、增壓比、效率和喘振點等，以便驗證設計，計算是否正確、合理，找出不足之處，便于修改、完善設計。具體來說，壓氣機試驗可分為壓氣機模型試驗、全尺寸壓氣機試驗以及在發動機上進行的全尺寸壓氣機試驗。壓氣機模型試驗是用滿足幾何相似的縮小或放大的壓氣機模型件，在壓氣機試驗臺上按任務要求進行試驗。全尺寸壓氣機試驗是用全尺寸的壓氣機試驗件在壓氣機試驗臺上測取壓氣機特性，確定穩定工作邊界，研究流動損失及檢查壓氣機調節系統的可靠性。在發動機上進行的全尺寸壓氣機試驗是在發動機上試驗壓氣機，主要驗證部件間的匹配等。
記：壓氣機試驗后所進行的是什么部件的試驗？
劉：壓氣機試驗后所進行的是燃燒室的試驗。這個試驗在專門的燃燒室試驗設備上，模擬發動機燃燒室的進口氣流條件，包括壓力、溫度、流量，然后進行各種試驗。主要試驗內容有:燃燒效率、流體阻力、穩定工作范圍、加速性、出口溫度分布、火焰筒壁溫與壽命、噴嘴積炭、排氣污染、點火范圍等。由于燃燒室中發生的物理化學過程十分復雜，目前還沒有一套精確的設計計算方法。因此，燃燒室的研制和發展主要靠大量試驗來完成。
與燃燒室試驗有關的試驗有：冷吹風試驗、水力模擬試驗、燃油噴嘴試驗、燃?xì)夥治?、壁溫試驗、點火試驗。冷吹風試驗是研究氣流流經試驗伴時的氣動特性和流動狀態。水力模擬試驗是根據流體運動相似原理，以水流代替氣流，研究試驗件內部各種流動特性。燃油噴嘴試驗是鑒定噴嘴的特性。燃?xì)夥治鍪菍θ紵胰紵蟮臍怏w的化學成分進行定性、定量分析。壁溫試驗是模擬燃燒室的火焰筒壁面冷卻結構，對不同試驗狀態下的壁面溫度和換熱情況進行測量和分析。點火試驗用來研究燃燒室點火和傳焰性能。
記：除了燃燒室試驗外，帶加力燃燒室的發動機還有加力燃燒室的試驗吧？
劉：是的。加力燃燒室的試驗是研究加力燃燒室燃燒效率、流體損失、點火、穩定燃燒范圍是否滿足設計要求，以及結構強度、操縱系統與調節器聯合工作等性能的試驗。按設備調節可分為全尺寸加力燃燒室地面，高空模擬試車臺和飛行臺的加力試驗。全尺寸加力燃燒室地面試驗。
一般選用成熟合適的發動機作主機，以改型或新設計的全尺寸的加力室作試驗件，進行地面臺架狀態或模擬狀態試驗。目的是確定加力燃燒室的性能及結構強度，為整機試驗創造條件，縮短整機研制周期，在性能調整試驗合格后再與原型機聯試。加力燃燒室高空性能，如高空的推力、耗油率、飛行包線內點火和穩定燃燒的試驗，則在高空模擬試車臺和飛行臺上進行。
記：最后一個大部件尾噴管的試驗是如何進行的呢？
劉：尾噴管的試驗是用全尺寸或縮尺模型尾噴管在試驗設備上模擬各種工作狀態，測取性能數據，考核尾噴管是否達到設計要求。尾噴管試驗按試驗內容又分為結構試驗、性能試驗。結構試驗主要考驗機械構件、調節元件、操縱機構的工作可行性。除用部件模擬試驗外，還要在整機上對全尺寸尾噴管做地面試驗、模擬高空試驗及飛行試驗。
其實除了以上主要部件的試驗外，發動機部件試驗還有很多，例如渦輪試驗、附件試驗、強度試驗等。具體如葉片振動疲勞試驗、葉片包容試驗、渦輪葉片熱沖擊模擬試驗、發動機超速試驗、發動機超溫試驗、發動機低循環疲勞試驗、外物吞咽試驗、輪盤超轉破裂試驗等。
全機試驗
記：部件試驗完成以后應該就是整機試驗了吧，整機試驗是不是就相對簡單一點了，現在只是把達到設計標準的部件整合在一起而已？

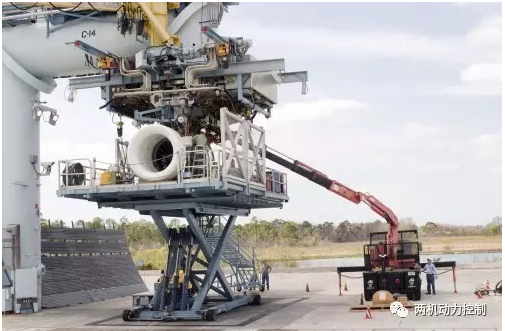

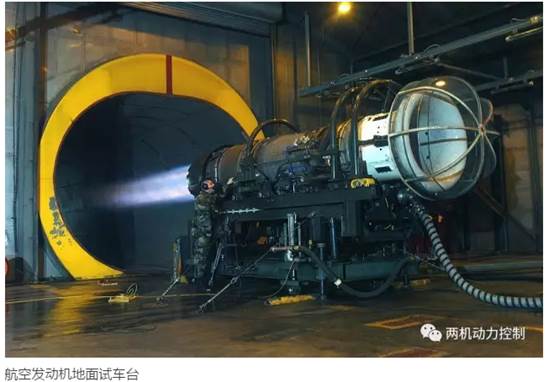

劉：部件試驗完了后就是整機試驗，整機試驗項目也很多.像整機地面試驗、高空模擬試驗、環境試驗和飛行試驗等，而且大多數時間很長，因此并不簡單。首先說一下整機地面試驗。整機地面試驗一般在專用的發動機地面試車臺上進行，包括露天試車臺和室內試車臺兩類，其中露天試車臺又包括高架試車臺和平面試車臺。發動機地面室內試車臺由試車間、操縱間、測力臺架和試車臺系統等組成。試車間包括進氣系統、排氣系統和固定發動機的臺架。對于噴氣發動機，渦輪風扇發動機，臺架還包括測力系統；對于渦輪軸和渦輪螺旋槳發動機則包括測扭系統。試車間內要求氣流速度不大于10米/秒，以免影響推力的測量精度；進排氣部分還要力求做到表面光滑，氣流流過時流動損失盡量少。整機模擬試驗完成以后就是高空模擬試驗。
記：高空模擬試驗從字面上理解應該就是把發動機放置在空中進行，而不是在地面上進行，如果要把發動機放置于空中進行試驗，應該會借助于專門的高空試驗設備吧？
劉：簡而言之，高空模擬試驗就是在地面人工“制造”高空飛行條件，模擬飛行狀態，例如飛行高度、飛行馬赫數，以及飛行姿態，像攻角、側滑角，使安裝在地面上的發動機如同工作在高空一樣，從而驗證和考核發動機的高空飛行特性，所以高空模擬試驗需要借助專門的高空試驗設備——高空模擬試車臺。
記：高空模擬試車臺是一種什么樣的試驗設備？

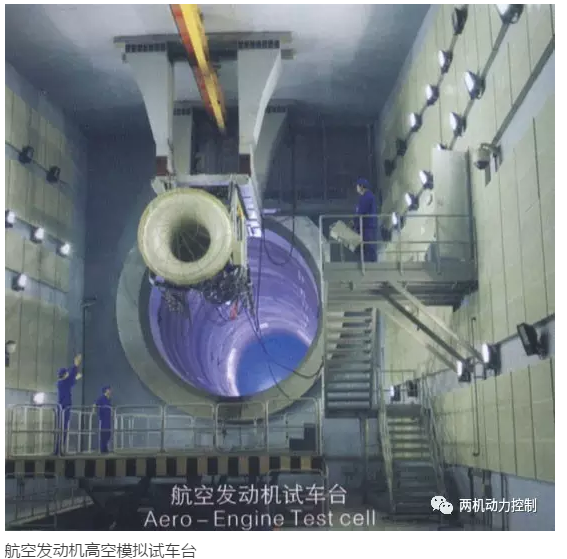

劉：高空模擬試車臺，就是地面上能夠模擬發動機干空中飛行時的高度、速度條件的試車臺，它是研制先進航空發動機必不可少的最有效試驗手段之一。高空模擬試車臺是從飛機推進系統風洞逐步發展而來的。早在1928年，為了研究活塞發動機整流罩和短艙的阻力及冷卻問題，美國就利用蘭利機場的老式推進器研究風洞，對活塞發動機裝置進行過開式吹風試驗。為適應氣冷活塞發動機的發展，美國于1943年在克利夫蘭建成了世界上第一座真正意義上的發動機高空模擬風洞，模擬高度達到16000米，模擬速度達到225米/秒（810千米/小時），試驗段直徑6.1米，曾用于多種活塞發動機的高空試驗。
記：為什么航空發動機一定要做高空模擬試驗？
劉：隨著飛機飛行高度、速度的不斷提高，發動機在整個飛行包線，即發動機正常工作的速度和高度界限范圍內的進氣溫度、壓力和空氣流量等參數有很大變化，這些變化對發動機內部各部件的特性及其工作穩定性，對低溫低壓下的點火及燃燒，對發動機的推力、耗油率和自動調節均有重大影響。另外，發動機在高空的性能與地面性能大不相同，影響發動機結構強度的最惡劣的氣動、熱力負荷點已不在地面諍止?fàn)顟B(tài)條件下，而是在中、低空高速條件下，如中空的2.5?3.0馬赫，接近地面的低空1.2?1.5馬赫。
在這種情況下，發展一臺新的現代高性能航空發動機，除了要進行大量的零部件試驗和地面臺試車之外，還必須利用高空模擬試車臺進行整個飛行包線范圍內，以及各種模擬飛行狀態下的部件和全臺發動機試驗。美國國防部和NASA（美國國家骯空航天局）聯合調查組宣稱，一個現代航空發動機的研制計劃，在5?6年的周期中，高空試驗要進行5000多小時，并要用3?4個試驗艙。正因為如此，從二十世紀四十年代中期開始，美、英、蘇、法等國家，均不惜花費巨額投資，進行了大量的試驗研究工作，這對迅速提高發動機研制水平起了重大作用。
記：從理論上講，將新研制的發動機裝在其將要配裝的飛機上直接進行試飛，就可以在發動機的全部飛行范圍內考核其性能，為什么不采取這樣更簡單、直接的辦法？
劉：理論歸理論，但實際上，這樣做有很多問題。首先，新研制的發動機將要配裝的飛機一般也是新研制的，將全新的飛機和發動機放在一起進行試飛，其風險是很大的，飛機和發動機的問題糾纏在一起，將使試飛中的故障診斷和分析過程變得十分復雜和困難，會嚴重影響研制進度；而且，一般情況下，飛機和發動機的研制進度和周期是不相同的，發動機的研制進度往往落后于飛機，會造成飛機和發動機互相等待、牽制的局面。
因此，一般采用新飛機加現役發動機首先試飛的辦法，先解決新飛機自身的問題。而對于新研制的發動機，在裝新飛機之前，一般需先裝在飛行試驗臺或現役飛機上進行試飛，但由于飛行試驗臺或現役飛機的性能往往不能達到新飛機的性能，這就使新發動機的性能不能得到充分的驗證和考核。而高空模擬試驗則可以方便、靈活地改變發動機的進、排氣條件，完全模擬發動機在整個飛行范圍內的工作狀況，甚至可以模擬超出飛行范圍的極限情況，進行廣泛的試驗研究。這是其他任何飛行試驗臺所無法做到的。
記：高空模擬試車臺可不可以模擬現實飛行中很難遇到的惡劣的環境條件？
劉：當然可以。惡劣的環境條件有兩個方面的含義，一方面是指在實際飛行中不可能出現、但有關發動機規范中要求的環境條件。如我國《航空渦輪噴氣和渦輪風扇發動機通用規范》規定，在發動機的某些試車階段，要求發動機應在一定飛行高度和速度下可能出現的最大壓力和溫度下工作。事實上，實際飛行中，發動機進口的空氣壓力和溫度值不可能同時出現最大值，但規范規定要在比實際情況更惡劣的條件下考核發動機。顯然，這種現實中不可能出現的情況只能依靠高空模擬試驗來達到。另一方面是指在實際飛行中可能會遇到、但很難在需要的時候出現的情況，典型的如地面高、低溫和高原發動機起動加速試驗。
我國幅員遼闊，地形和氣候條件復雜，既有西部邊陲號稱“世界屋脊”的高原低壓、低溫氣候，也有長江流域和南部沿海有“火爐”之稱的高溫、高濕氣候。為了適應不同的飛行作戰環境，保衛祖國的每一寸領土和領空，發動機就需要在高原、平原、海上和不同的氣象條件下進行考核試驗。但“老天爺”并不歸發動機總設計師管轄，也不太理解發動機設計人員的艱辛和付出，不但不會在發動機試驗最關鍵的時候助一臂之力，反而會與人們開一些大不小的玩笑。
如我國的某型發動機在定型試飛時，根據定型規范的有關要求，應在大氣溫度-54?+74oC、海拔高度0?4500米的范圍內完成發動機起動和加速試驗。為了尋找合置的氣候條件，幾十個技術人員帶著發動機，為了“三搶”，即搶高寒、搶高溫、搶高原，飛遍了祖國的大江南北，轉戰20多個機場，行程數萬千米，先后忙乎了5個多月，結果只在黑龍江某機場?！皳尅钡搅?23.4oC的低溫，在長沙“搶”到了+41oC的高溫，在西北某機場“搶”到了海拔2840米的高原?？梢娙绻麤]有高空模擬試驗，僅僅靠“天”搞發動機是很困難的。
記：高空模擬試驗還有哪些好處？
劉：好處還有很多。
第一、可以使發動機試驗在更加安全的條件下進行。相比于飛行試驗，在地面進行的髙空模擬試驗的安全性是不言而喻的。首先是人員的安全，至少不再需要勇敢的試飛員用生命去冒險；其次是發動機和設備的安全，在高空模擬試驗中，一旦出現故障，容易發現和排除，也容易及時進行處理，完全可以防止機毀人亡的慘劇發生。
第二，可以提高試驗水平。這主要體現在兩個方面：一方面，高空模擬試驗的發動機進口空氣的壓力、溫度、流量等參數可以得到準確的控制，使試驗可以多次精確重復，這對于發動機的故障復現和分析，對于研究孤立參數對發動機性能的影響等都具有重要的作用。而正如前面提到的，由于“老天爺”的不配合，要想在實際飛行中準確復現以前的工作狀態幾乎是不可能的。另一方面，由于受空間和重量等限制，在飛行試驗中不可能采集和測量大量的試驗參數，而在高空模擬試驗中，由于沒有這種限制，完全可以按照試驗要求，自由地采集測量盡可能多的試驗數據，并可以利用先進的數據處理系統，進行現場實時處理和分析，從而大大提高了試驗水平。例如，通過發動機高空模擬試驗一般可以測量1000?2000個穩態參數、200?400個動態參數，這是任何飛行試驗所無法企及的
第三，縮短新發動機研制周期，提高經濟效益。高空模擬試驗由于不受地點、天氣、時間等因素影響，因而可以大大縮短試驗周期，降低研制成本，提高經濟效益。據英國的統計，兩周的高空模擬試驗工作量，相當于300次飛行試驗。二十世紀五十年代，對于高空模擬試驗和用飛機試驗臺進行試驗還存在一些爭議，當時正好英國在用“火神”轟炸機改造的飛行試驗臺進行某型發動機試驗，因受試發動機著火而導致飛機墜毀，無奈之下，只好利用高空模擬試車臺繼續進行試驗。本來計劃要用幾個月的時間來重復已在“火神”飛行試驗臺上進行1年多的試驗項目，結果在英國國家燃?xì)鉁u輪研究院第3號高空試驗艙上只用了約1個月的時間就完成了全部試驗項目，其中還包括設備改裝時間在內。也就是說，完成同樣的試驗項目，在高空模擬試驗臺上可以只用不到1個月的時間，而在飛行試驗臺上就需要1年多的時間，其間的差距和潛在的經濟效益是顯而易見的。這也是導致后來各國紛紛大力發展高空模擬試驗設備的原因之一。
記：我國是否也建有高空模擬試車臺？

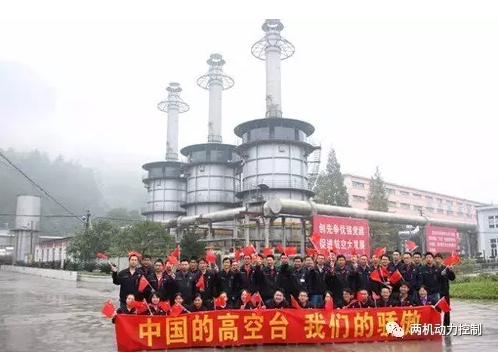

劉：我國的航空發動機高空模擬設備的建設和高空模擬試驗技術的研究，起步不算太晚。早在1958年就著手進行航空渦輪發動機高空模擬試驗設備的建設；1959年曾與蘇聯協作，規劃建設以航空渦輪發動機高空模擬試驗設備為核心的航空發動機試驗基地；1964年正式規劃并著手建設大型連續式氣源的航空渦輪發動機高空模擬試驗設備，即髙空模擬試車臺。在當時特殊的政治環境下，1965年，選定在四川西部的秦嶺山區建設了我國的SB101連接式高空模擬試車臺。1995年，SB101高空模擬試車臺順利通過國家驗收，并與俄羅斯中央航空發動機研究院高空模擬設備的U—4H高空試驗艙進行了對比試驗，完全可以滿足我國現在和將來航空渦輪發動機研制和發展的需要。SB101高空模擬試車臺的設備規模在世界上是繼美、俄、英、法后居第五位，在亞洲目前是第一位，因此被稱為“亞洲第一臺”。
記：我國的高空模擬試車臺建成后，在航空發動機的研制方面都有哪些貢獻？
劉：SB101高空模擬試車臺建成后，相繼完成了多種航空發動機和部件、系統的設計定型試驗、高空性能試驗、高空鑒定試驗、模擬高空飛行狀態對比試驗、進氣畸變鑒定試驗、飛行中使用故障分析研究與排除等模擬高空試驗，并研究出一套比較成熟、實用的航空發動機高空模擬試驗技術，在我國自行研制航空發動機的過程中起到了不可替代的重要作用。至今己完成P11-300、WP-7、WP-13AII、WP-13B、RD-33、WP-14、WS-10、推重比10—級的核心機等10多個機種的研究試驗、排故試驗和定型試驗等任務，可以說，現在正在服役和即將服役的絕大部分國產發動機都曾先后在SB101高空模擬試車臺上經受過高空模擬試驗的嚴格考驗，為我國骯空動力裝置的側繪仿制、改進改型和自行研制作出了巨大的貢獻。
環境試驗，吞咽試驗
記：高空模擬試驗完成后，發動機的問題基本上已經暴露的差不多了，接下來應該就是裝配到飛機上進行飛行試驗了吧？
劉：還不是，接下來還要進行發動機環境試驗和吞咽試驗，這個完成以后才是飛行試驗。發動機環境和吞咽試驗有很多科目，要考核發動機在惡劣環境條件下的適應能力，像高低溫起動和加速試驗、環境結冰試驗、腐蝕敏感性試驗，此外還有吞鳥試驗、外物損傷試驗、吞冰試驗、吞沙試驗、吞入大氣中液態水試驗、吞入火藥氣體試驗等，讓發動機也嘗嘗“酸甜苦辣”的滋味，看看發動機的“肚量”(包容性)和“潑辣”(抗畸變)程度如何，最后還有噪聲試驗、排氣污染試驗等。
以上試驗中，最有趣的還是吞鳥試驗。隨著飛機飛行速度的提高，鳥撞飛機事件不斷增多，據美國空軍統計，自1956?1973年發動機鳥撞112次。嚴重的鳥撞事故會引起飛機失事，例如1975年，一架DC-10民航機在紐約起飛失事，就是與一群重約1.82千克的鳥相撞，使CF6發動機全部風扇葉片損壞，并與環氧樹脂屏板摩擦導致失火爆炸。加拿大空軍因鳥撞亊件損失了10架CF-104飛機。1985年，印度斯坦航空公司的一架波音747客機在飛越喜馬拉雅山脈時，與一只在高空飛行的成年老鷹相插，造成發動機起火爆炸，飛機墜毀，導致200余人死亡的重大空難事故。
記：做吞鳥試驗時，對鳥有什么特殊要求嗎？
劉：撞入發動機的鳥類范圍很廣，按重量分類，一般分為大鳥(2千克以上)、中鳥(1千克左右;、小鳥(50?100克)三類。為避免鳥撞發動機造成影響飛機飛行安全的事件，航空發動機在設計中均采用了一系列抵抗鳥撞造成機件嚴重?fù)p傷的措施。為驗證所采取的措施是否可行，在發動機研制中，一定要進行鳥撞試驗。試驗中，中、小鳥群撞入不應破壞發動機的結構完整性，也不應停車，但會引起短暫的(1?2秒)推力下降或壓氣機不穩定，大鳥撞入發動機應能安全停車且不發生危及飛機安全的發動機故障。試驗方法則有靜態單獨葉片撞擊試驗、單個旋轉葉片撞擊試驗、全部旋轉葉片撞擊試驗。

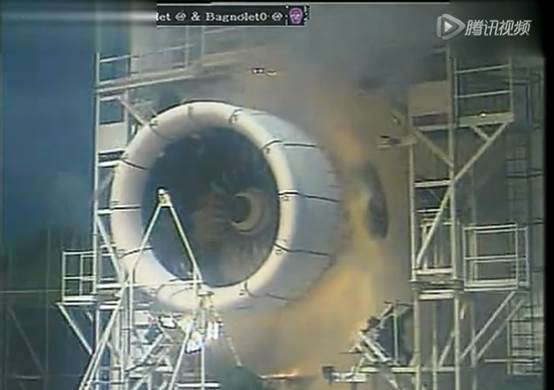

民用航空發動機吞鳥試驗。
記：您剛才提到的靜態單獨葉片撞擊試驗、單個旋轉葉片撞擊試驗、全部旋轉葉片撞擊試驗，它們具體是如何進行的？
劉：靜態單獨葉片撞擊試驗成本最低，是用火藥槍或氣槍將與射人，打在一塊靜態葉片的葉尖處，鳥撞速度要超過音速，然后看鳥撞后對葉片的損傷程度。單個旋轉葉片撞擊試驗，通常以自由落體的方式打入模擬鳥，降落速度約為4米/秒，模擬真實情況下鳥撞后對葉片離心力的影響。經過單個葉片靜止和旋轉試驗考驗后，便可以進行發動機吸鳥性能的全部旋轉葉片撞擊試驗了，這個試驗是用氣槍把鳥射入，要考察是否有導致葉片斷裂的裂紋，并用高速攝影機攝下撞擊過程。
記：除了以上三項試驗外，還有其他試驗嗎？
劉：完成上述各種預先試驗對所研制葉片之抗鳥撞強度、工作性能的變化特性和安全問題的考核之后，便可以在發動機上進行吸鳥試驗，目的在于驗證：是否會產生喘振等現象；產生喘振后發動機能否自動退出喘振，恢復正常工作狀態；從喘振產生到發動機恢復正常工作期間，發動機推力，轉速等主要工作參數隨時間的變化情況，鳥撞所引起的二次破壞，例如葉片變形、脫落等情況；發動機包容性是否滿足設計要求，即脫落的葉片或大鳥的殘骸是否會打穿發動機機匣而危及飛機安全，以及由干風扇葉片局部變形而引起發動機性能變化等。
發動機吸鳥試驗用鳥必須是真實禽類，試驗的鳥由壓縮空氣炮按一定速度、一定的位置射向工作中的發動機。由于現代飛機的巡航高度一般在8000米以上，很少有鳥類能飛到如此高空中，因此發動機吞鳥事故一般發生在中低空，尤其在機場附近，即飛機的起飛和降落過程中。由于在起飛過程中飛機的迎角很大，速度不快，高度不髙，需要發動機處于最大推力狀態才能保持穩定飛行姿態，此時一旦因為鳥撞造成發動機的推力下降，哪怕只有十幾秒，都會造成嚴重的后果。
因此，鳥撞試驗時發動機一般應處于最大推力狀態，以模擬起飛的情況，并需要用不同大小的鳥類，在不同的徑向位置射人，從接近發動機軸線的中心位置一直到接近發動機機匣的外部位置，以模擬實際鳥撞情況。試驗時，除用高速攝影機攝下撞擊過程外，還需記錄整個試驗過程中的發動機參數變化情況，并在試驗后分解發動機，分析鳥撞的后果和各部件，尤其是風扇葉片的結構變形情況，為評估發動機的結構完整性和改進設計提供依據。
飛行試驗
記：有了以上各種試驗，為什么還要做飛行試驗？
劉：由于地面模擬試驗的局限性，新研制的發動機盡管經過了大量的部件試驗、臺架整機試驗和高空模擬臺試驗，在裝原型飛機試驗之前，為了安全起見，特別是對一些危險試驗項目，仍需要在飛行試驗臺上進行不同飛行高度、速度、飛行姿態和不同大氣條件下的飛行試驗。實際上，飛行試驗有飛行試驗臺試驗以及裝在相對型號上的飛機上的試驗兩種。
記：飛行試驗臺所選用的飛機有什么特殊要求？
劉：飛行試驗臺一般是用大型多發飛機改裝而成，例如俄羅斯用伊爾-76大型運輸機改裝而成的飛行試驗臺，將左翼內側的發動機拆掉，換成要試驗的發動機，飛機內部則裝上相應的各種發動機工作參數測量裝置，成為一般地面試車臺的測試間，所以，從某種程度上講，飛行試驗臺是可以飛行的發動機試車臺。

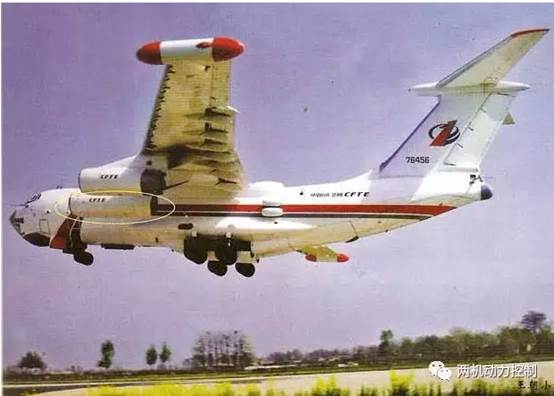

飛行試驗臺一般是用大型多發飛機改裝而成，圖為伊爾-76運輸機改裝的飛行試驗臺，左翼內側發動機已被拆掉，成為發動機試驗艙（圈中所示）
記：發動機飛行試驗的項目都有哪些?
劉:飛行試驗臺試驗項目主要有：發動機空中起動；應力應變測定；冷卻、防冰系統試驗；喘振試驗；滑油系統可靠性檢查；以及發動機的高度、速度特性測定等。
記：但最終發動機還是要裝到配裝它的飛機上進行飛行試驗。那么，此時的飛行試驗是如何進行的？
劉：飛行試驗臺雖能真實地測出發動機在各種高度、速度下發動機的工作參數與工作狀態，但它受到飛行試驗臺所用飛機性能的限制，不能超越該飛機的飛行范圍，特別是對用于髙空、高速戰斗機的發動機，局限性更大。因此，最終一定要在裝配它的飛機上進行大量試驗，以獲得飛機的全面性能，暴露發動機以及飛機上與發動機有關的組成部分的設計缺陷與問題，并在試飛中不斷改進、完善。
在用配裝的飛機做發動機飛行試驗時，對于新型雙發戰斗機，一般是先用一臺現有成熟的發動機及一臺新研制的發動機裝在飛機上進行試飛，然后再裝上兩臺全為新研制的發動機進行試飛。一般這種在用新研制的發動機的飛機上進行的飛行試驗通常要進行5~8年或更長的時間，例如，美國的F-22戰斗機于1997年9月7日首飛，1998年2月5日交付美國空軍進行飛行試驗。1999年7月20日，美國空軍首次進行了超音速巡航，以馬赫數高于1.5的速度飛行了2小時。經過了漫長的飛行試驗后，直到2003年初才開始向美國空軍交付兩架生產型飛機，供美國空軍作為培養飛行員及維修人員用的教學飛機。所以說，發動機的研制，僅從其各種試驗來看就是一項漫長而復雜的工程。
記：謝謝劉院士的解答，讓我們了解了這么多關于發動機試驗的知識
